OTN网络解决方案



    【公司背景】上海初成信息科技有限公司是一家科技型公司，目前全权独家代理德国ADVA公司的WDM和时间同步产品在华的销售，同时也是华为公司光传输，数据，以太网，无线等产品的代理商，在国内外拥有大量客户，并获得了良好声誉。

1. 引言

     OTN是一种WDM技术，是一种能够“管理、调度、保护”的新一代WDM技术，是一种适应IP大颗粒业务的传送技术。目前骨干网传输网要求支持100G传输的呼声越来越强烈.特点是传输距离更长,传输容量与现有10G波分系统相同,可在现有光纤通信系统上进行升级,无需更换新型光纤或光放大器. 100G波分系统相比10G在成本,速率及距离上应有优势;在功耗,速率及设备集成度上应有优势。波分复用技术对已有的光缆扩容,光缆的利用率大大提高,节约企业光缆的铺设成本,为企业智能化信息建设和大数据传输提供更大的带宽.

2. 波分复用技术特色

a.利用DWDM,把多路业务复用在一根光缆上传输,大大节省光缆资源,

b.波分设备采用模块化设计,有源无源分开,扩容方便;

c.设备提供1+1热备份电源,提高了设备的稳定性;

d. otu采用3R设计,可对信号进行整形,放大时钟再定时,保证信号不失真;

e.支持不同业务接入SDH,PDH,CATV,以太网,语音及数据等,兼容不同厂家设备;

f.具备强大网管功能,可实现远程网管,实现在线实时业务监测,方便维护.

3. OTN 技术应用

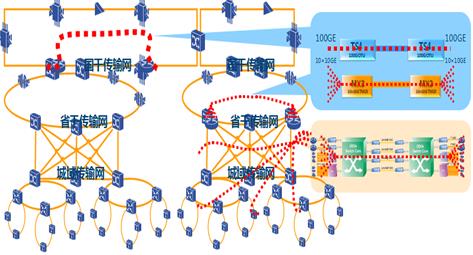

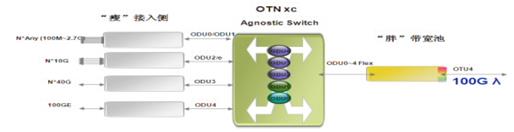

    100G是未来大带宽承载的主流技术，线路侧管道宽带化，客户侧业务更加多样化。在网络侧应用，100G主要有两种场景的应用技术，一种是基于100GE的承载，另一种是基于子速率ANY/ODU0/ODU1/ODU2/ODU3的复用调度技术。在100G引入初期，基于100GE路由器的承载是主要驱动力，是目前的刚性需求，应用场景达到70%以上；对于第二种应用场景，随着100G的商用逐步加速，并随着100G商用部署成本的降低将和40G/10G同时作为主流承载技术。此种应用场景下，100G大带宽承载成了波分网络更具实质意义的带宽池，基于OTN的交叉架构下客户侧业务做到随用随取。

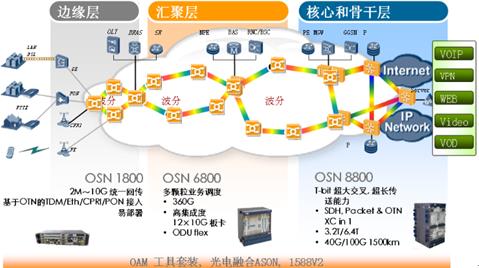

4. 可运营综合业务光网络解决方案

　　在长途骨干层，以密集波分复用（DWDM）技术、光交叉连接（OXC）技术、光分插复用（OADM）技术为基础的OptiX BWS1600G、OptiX BWS320G、OptiX OSN9500设备构筑骨干传输网。可透明接入各种速率的SDH业务，以及面向宽带数据网络的千兆以太网GE、快速以太网(100M)、POS（Pocket Over SDH）、Fiber Channel、ESCON、FICON等业务。

　　城域骨干层，以城域波分Metro DWDM系统Metro6100产品提供波长级业务的传送和保护，同时以多ADM（MADM）和多业务传送平台（MSTP）思想为基础的OptiX10G、OptiX 2500+（Metro3000）设备，实现分布式网络业务调度，为用户提供网络成本低、调度灵活、可靠性高、扩容方便的本地网、城域网和大容量市话网的解决方案。

　　城域接入层，以Metro系列产品提供SDH、ATM、IP综合传输能力，满足多业务传送的需求。采用VP-RING 技术和内嵌RPR技术、ET-R技术，为宽带数据业务在传输中的带宽统计复用、QoS、环网保护、业务处理等方面提供完善的解决方案

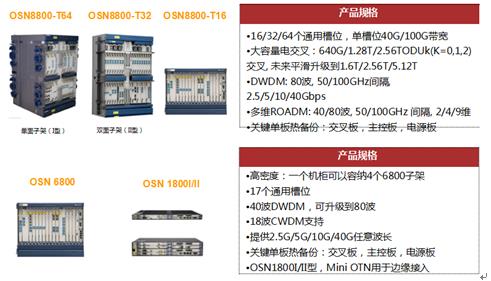

4.1 OTN系列产品



4.2 100G传输系统在网络中的定位

     100G传输系统定位于长途干线和城域网，对于长途干线，采用混合式的传输方式，为核心路由器提供10GE和100GE的高速传输通道。 对于城域核心层，主要部署支路线路分离的100G OTN系统，为城域核心层GE/10GE等各种颗粒业务提供汇聚、交叉，实现100G的高速带宽复用。







5. OTN应用案例

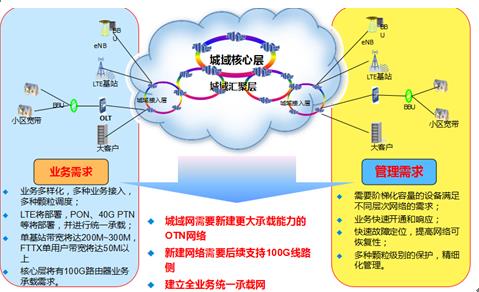

5.1 城域网100G OTN网络应用方案







5.2 端到端带宽云解决方案
