1 引言

     WDM 依靠一纤多波，超大容量，超高速率的发展应用于目前大多数数据，存储及云计算网络应用中，并已飞快的速度在发展，各企业为了保障自有网络的安全性，可靠性，互通性，维护方便性，整合多种应用到统一的传输平台，分别想建立自有的网络来满足社会发展的需求。

      在控制系统的复杂度，时延和成本的基础上，ADVA提供多协议、时分复用和内置加密功能的通道板卡的厂商 ，ADVA 作为全球知名光网络产品厂商，能理解企业应用，特别是数据转换和传输距离对高层应用的影响。ADVA光网络公司推出针对城域网络的低成本非相干技术的100G解决方案。该方案主要用于满足城域网运营商及企业用户对于数据业务越来越高的要求。为了验证我们的理解，并且保证客户能够获得他们所采用的存储设备厂商的完整支持。

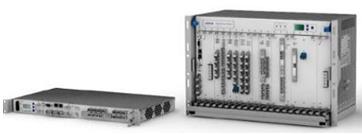

产品FSP3000外观如下：





1.1 特性与优势

1.1.1  固定或可重构的光网络结构，支持骨干，城域和接入网应用，同时支持密集波分(DWDM)，粗波分(CWDM)和WDM-PON；

1.1.2支持任意波长，任意维度的端口指配和无拥塞路由的多维可重构型光分插复用器 ( ROADM) 技术和基于GMPLS的控制平面技术结合，得以实现实时的业务配置和业务恢复；

1.1.3综合业务能力，支持以太网, OTN, SONET/SDH, 存储和视频业务，单波业务带宽高达 100Gbit/s；

1.1.4支持掺铒和喇曼放大器，超过2,000公里的无电再生传输能力和高达50dB的单跨损耗；

1.1.5高密度设计，最少的空间占用和功耗，减少运营成本；

1.1.6 模块化设计，扩容方便；

1.1.7 设备稳定性好，信号不失真，兼容不同厂家设备；

1.1.8 可实现远程网管,实现在线实时业务监测,方便维护.

1.2 支持业务类型

.以太网100Mbit/s, 1, 10, 40 和 100Gbit/s (LAN和WAN)

• ESCON

• Fibre Channel/FICON 1, 2, 4, 8, 10 和 16Gbit/s

• InfiniBand 2.5, 5 和 10Gbit/s

• ETR/CLO 和 STP• HP NonStop™ ServerNet Cluster

• OC-3, -12, -48, -192 和 -768

• STM-1, -4, -16, -64 和 -256

• OTU-1, -2, -3 和 -4

• 视频

• 从125Mbit/s 到 2.7Gbit/s 任意速率的接口

2 波分复用主要应用

      目前波分复用产品已经应用于多个行业，并取得了良好的应用。网络拓扑可以有点到点，点对多点，上下分插，环网，网状网等结构。

 2.1  企业网络中WDM的主要应用

容灾备份和业务连续性应用

SAN存储网络延伸和连接，如数据迁移和存储整合

LAN网络互联

对低时延敏感的应用整合多种应用到统一的传输平台

多个站点互联网络提供高速带宽

对数据安全性敏感的应用



2.2  主要亮点

超低时延

内嵌硬件加密技术

存储网络认证

支持16G FC协议

多种设备保护方式

2.3  应用行业

金融机构

大型企业

医药行业

医疗卫生机构

中型企业

小型企业

3  典型应用

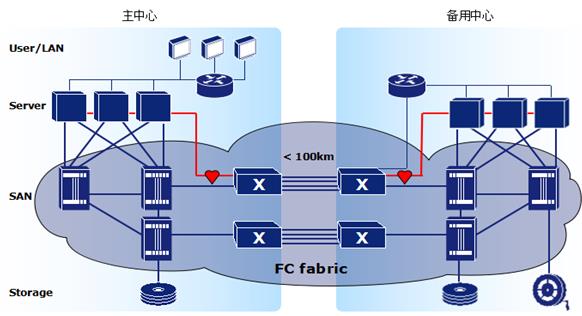

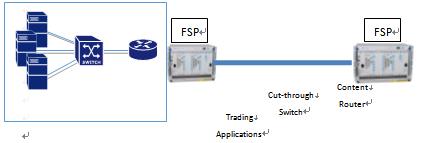

方案一  FSP设备在金融行业中的应用

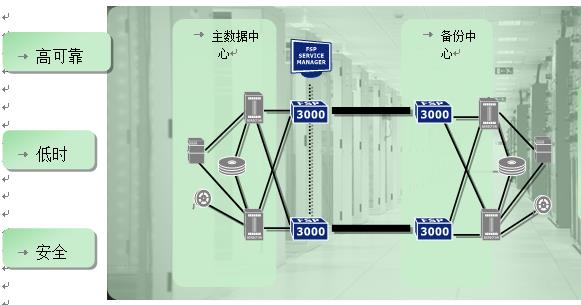

方案二  企业私有光网络应用

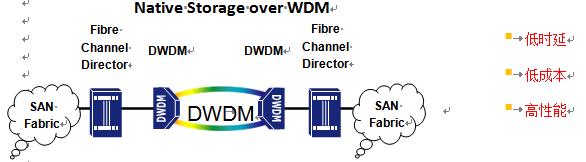

方案三  大存储系统无中断业务应用

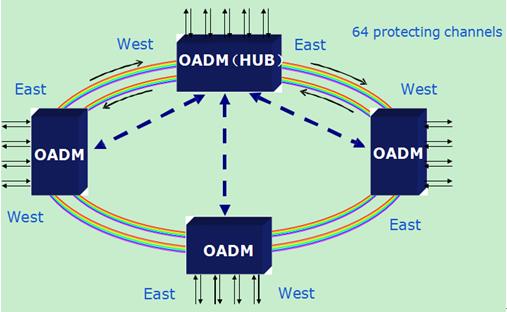

方案四   城域网中波分复用的应用

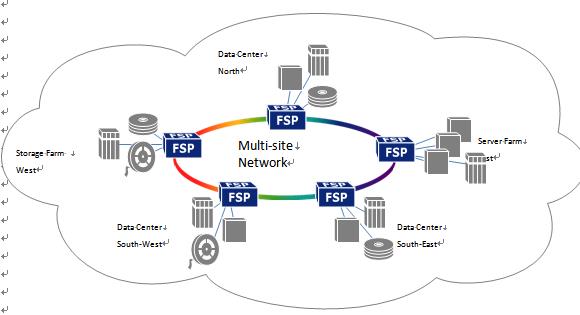

方案五  通过光网络实现云数据中心互联
