1  引言

     随着移动通信业务的发展和移动用户的快速增长， 移动网络架构向IP化、宽带化进展。为了适应业务IP化发展趋势，分组传送网（PTN）技术应运而生。PTN是基于分组传送的新一代多业务统一传送网络，能够实现对分组业务的高效传送，同时能够兼容对传统TDM、ATM等业务的承载。

移动运营商向4G网络的升级，对于业务性能监测，随时获得高精度时间信号的需求也越来越高。如果不能满足这样的要求，移动运营商会面对很大的挑战，网络会变得很不稳定。ADVA时间同步解决方案为移动支撑网络提供了完善的同步解决方案，包括了时间提供和端到端的时钟信息保障。该产品能很好地支持SYNCE和IEEE 1588V2标准规范。

2  产品特征

该类产品有多种系列，可根据应用需求灵活选配安装在标准机柜中。根据时钟的精度可选配晶体钟，铷钟类型。

2.1 Osa 5421 产品特性

Ø  Syncjack™技术时间分布、监控和测试

Ø  为无线接入网络带来精确的IEEE 1588 v2 PTP频率和相位同步

Ø  内置的GNSS接收机和主时钟功能

Ø  扩展保持性能包括高端石英和铷振荡器选项

Ø  可操作配置为主时钟，APTS，边界和从时钟模式.

Ø  可伸缩的输出多个物理同步输出接口，

Ø  高可用性设计包括系统时钟选择、自动不对称时延补偿和电源冗余。

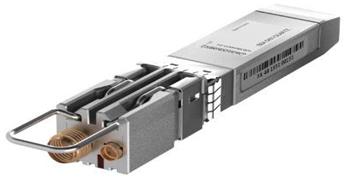

2.2 Osa 5401模块特性

Ø  syncplug™技术具备高度精确的时间分布和最小的管脚，与SFP 电气特性MSA兼容。

Ø  内置的GNSS接收机支持功能齐全的PrtC和IEEE 1588-2008（PTP）时钟。

Ø  为无线接入网络和小蜂窝提供了精确的IEEE 1588v2 PTP的频率和相位同步

Ø  容易插入主机设备。没有额外的功率或空间要求的。

Ø  OEM产品定制主机供应商品牌

Ø  将发展网络元素从GNSS接收机的实现

Ø  稳健的与当地层3 e振荡器和Sync-E输入设计;是为了GNSS停机

Ø  扩展的工作温度范围。

 3 方案介绍

     ADVA时间同步为一灵活的解决方案，节省空间，安装和维护简单，产品低廉，相比传统方案功耗更低。该产品的精确时间协议PTP时钟探测功能支持同步以太网和IEEE 1588v2信号，该产品应用简单，只需配入相应应用端口至IU机箱内，外置GPS接收天线，可以把相应信号通过网线寄光纤链路送入基站端及所需求应用侧；也可为不同厂商的移动回传设备协调工作。电信运营商不仅要把光纤连到基站，他们也需要为相位调整提供精确的时间信息，ADVA时间同步方案将为他们提供完美的途径。

4  应用行业

     随着多网络的融合，使得当前网络应用异常复杂，容量更加增大，从而引发多重问题影响网络的性能，比喻时延及抖动的增大，导致业务的不同步。因此，多企业迫切需要解决这一问题，由此时间同步将显得尤为重要。



3.1 主要应用行业：

    移动及电信运营商

    金融及证券

    交易中心

    其他需要时间精确同步的单位

3.2 银行系统的应用

     系统中有设备（如视频监控中的DVR）日志必须反映准确的时间，因此对银行而言，时间的精准和统一的重要性逐渐体现出来。最好采用主备用链路连接方式保证时间信号的精准信及安全性。

5  典型应用

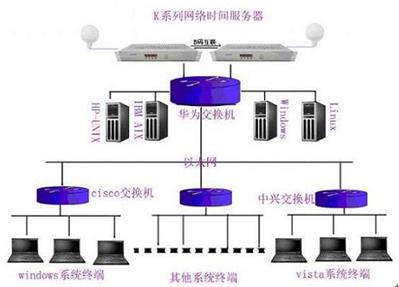

  方案一   银行系统时间同步传送

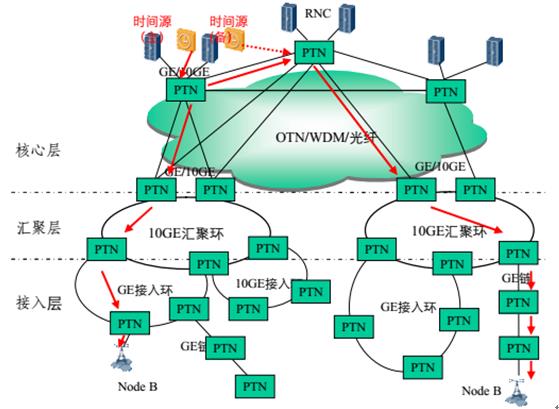

方案二  1588V2基于PTN/OTN网络传送

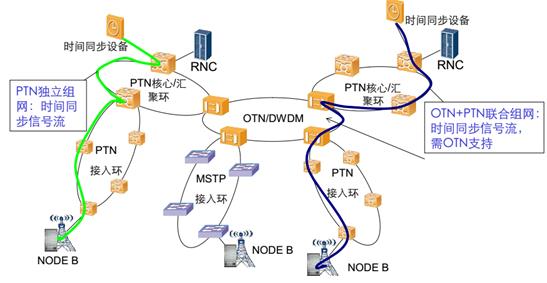

 方案三  WDM/OTN支持1588V2时间信息
