1. 引言

     PTN是基于全IP化分组内核的新一代多业务传送技术，继承了SDH端到端连接、高性能、高可靠、易部署、易维护的传送特性，可为运营商提供面向未来的、可平滑演进的全业务移动承载解决方案。

1.1 客户需求

     随着移动网络、大客户专线等业务的蓬勃发展，大量数据和视频IP化业务、大带宽业务不断涌现，对移动承载网提出了更多更高的需求。

2. PTN 网络特点

• 统一承载：一张网需实现对移动业务、大客户专线等各种业务的统一承载；
• 高可靠性：这是移动业务和高质量数据业务、政企等专线业务的共同需求；
• 组大网能力：2G和3G网络长期共存、LTE部署加速、大客户业务迅猛发展，使一张网需要满足不同业务、不同带宽的承载需求；
• 简易运维：业务种类越来越多，网络规模越来越大，维护压力也越来越大，迫切需要一种简单的运维方式。这些都迫使移动承载网实现从传统的电路交换型传送网向新一代分组化承载网络的全面演进，建设新一代分组传送PTN网络成为全球运营商的主流选择。

3. 解决方案介绍及其优势

3.1  PTN方案介绍

    华为PTN系列分组传送设备采用100％的分组架构，构建以分组业务为主体的多业务承载和统一调度的平台，以提高业务传送效率和增强网络灵活性，实现移动及大客户等全业务承载，并且具有良好的网络扩展能力和演进能力，可以充分保护网络投资。

3.2 华为PTN解决方案优势：

3.2.1强大的PWE3功能，全业务统一高效承载

     PTN 系列分组传送设备通过Smart E1、STM-1、FE、GE、10GE、40GE、100GE等丰富的业务接口实现2G/3G/LTE/大客户专线等各类业务的统一接入，采用强大的PWE3仿真技术实现对这些业务的统一承载，能够高效满足2G/3G/LTE/大客户专线等各种应用场景的承载需求。

3.2.2 丰富的保护倒换机制，保证网络高可靠

    PTN系列分组传送设备支持基于硬件的OAM检测机制，包括G.8114和Y.1731双栈模式，同时支持丰富的LSP APS/PW APS/LAG/VPN FRR/VRRP/环网保护倒换机制，业务端到端保护倒换时间小于50ms的电信级倒换要求，保证了网络的高可靠性。

3.2.3 大规模组网能力

    PTN 系列分组传送设备支持单端口100GE和40GE，单设备最大支持32个100GE端口或96个40GE端口，1.6万基站或大客户专线业务的承载，以及12K保护组，同时还具备大规模组网的能力，可满足多业务时代组大网的需求。

3.2.4 类似SDH的可视化网管系统，运维简单

    PTN 系列分组传送设备基于高性能的网管系统，配合便捷的业务配置流程、完善的OAM和故障检测机制，实现了可视化图形管理。同时还支持自动化TCAT网络割接工具，可实现快速网络调整和业务批量割接，大大提升运维效率，增强了分组承载网络的可管理性和可运维性。

 3.2.5 PTN 系列分组传送设备还支持同步以太、IEEE 1588v2等多种时钟同步能力，支持端到端H-QoS能力，可提供精细化的网络资源管理，综合提高带宽利用率。

4 方案应用和客户利益

     华为PTN解决方案具备多业务统一承载能力，运营商只需建设一张PTN承载网就能满足2G、3G、LTE、大客户专线等各种业务承载需求，从而降低网络TCO，提高运维效率。目前，华为PTN系列分组传送设备已经在中国移动、西班牙Vodafone、俄罗斯MegaFon、日本KDDI等全球80多个领先运营商商用部署。

     PTN城域网边缘集团客户接入解决方案可帮助用户实现高效、可靠、可管、可控的集团客户接入，具备优异的性价比。随着将来LTE的建设和发展，小型化PTN还将增加1588v2时钟功能，提供LTE微基站的接入，具有极其广泛的应用前景。

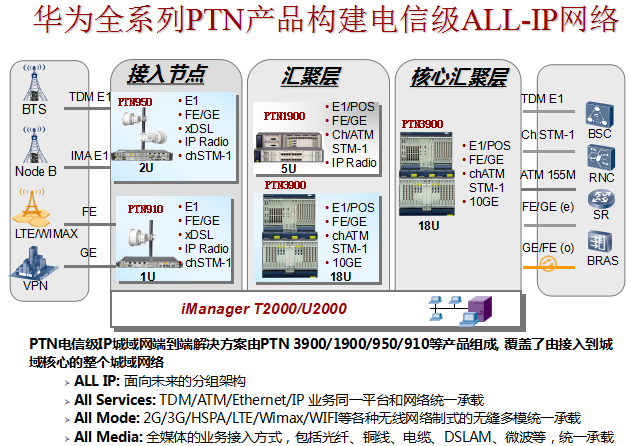

4.1  华为全系列 PTN产品应用案例

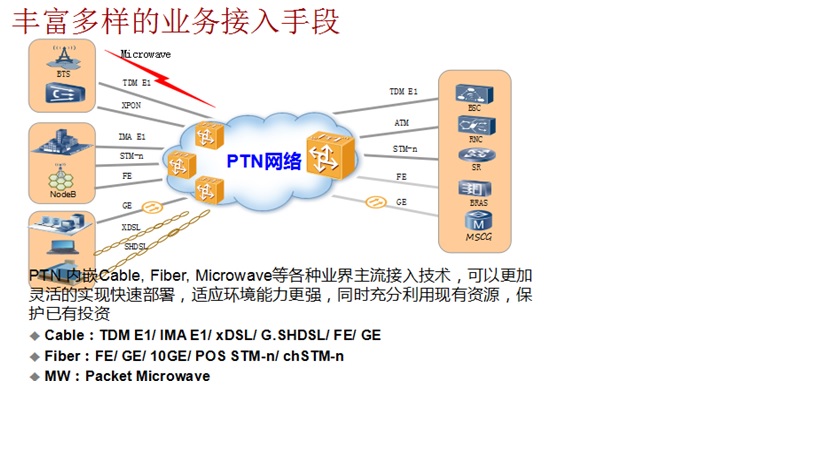

4.2  丰富多样的业务接入
