MA 5600T多业务接入

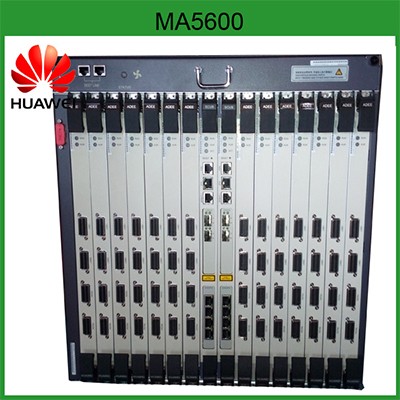

MA5600多业务接入设备

1 基本概述

      SmartAX MA5600T系列光接入设备是华为技术有限公司推出的GPON/P2P/xDSL一体化接入产品，提供大容量、高速率和高带宽的数据、语音和视频业务接入。 支持GPON/P2P/xDSL一体化接入业务。 可以作为GPON系统中OLT（Optical Line Terminal）设备，和终端ONU（Optical Network Unit）/ONT (Optical Network Terminal)设备配合使用。 满足FTTH（Fiber To The Home）光纤到户、FTTB（Fiber To The Building）光纤到楼、基站传输、IP专线互联、批发等组网需求。 支持P2P FE光接入和易太网级联等宽带接入业务，通过与光接入终端配合，为用户提供点对点的FTTH接入。

     设备市场定位： 提供高带宽长距离接入，解决大规模光纤接入问题。 利用单根光纤提供语音、数据、视频业务，适应电信用户个性化需求。

2 主要特性：

1）丰富的三层功能和特性。譬如VLAN接口、Super VLAN、路由功能、ARP/ARP Proxy、DHCP Relay、灵活的ACL功能、完善的QoS功能；

2）丰富的线路安全特性。包括DHCP Option 60/82,PPPOE+,VBAS等，满足用户帐号和线路绑定的需求；

3）强大的组播特性支持IPTV应用。支持IGMP V2/V3双栈，组播用户鉴权，组播日志和CDR等组播业务运营管理特性；

平台方面的主要特性：

1）大容量、高密度。MA5600T背板容量达到1Tbps，系统交换容量达到400Gbps，系统最大支持64个GPON端口；

2）GPON/FE P2P两种光接入方式归一化共平台；

3）高可靠性：支持主控板冗余备份、上行端口冗余备份、上行接口板冗余备份；

产品详续:

作为IP-DSLAM，采用全GE交换平台，顺应电信网络宽带提速趋势。

作为多业务接入设备，支持全业务接入方案，适应用户个性化需求。

面向下一代网络，采用严格QoS保障机制，可以与下一代网络无缝融合。

产品特点:

MA5600产品的主要特点包括：丰富的接口类型、灵活的组网方式、可运营的IPTV业务、全面的安全保障措施、电信级的可靠性设计、良好的维护管理功能等。

①丰富的接口类型

MA5600提供多种类型的网络接口、业务接口和维护接口，以适应不同的组网环境。

②灵活的组网方式

MA5600作为多业务接入平台，可以提供多种接入方式，并且支持多种组网方式，以满足用户不同环境和业务的组网需求。

③可运营的IPTV业务

MA5600强大的业务交换容量（48Gbit/s）、系统包转发率（72Mbit/s）以及高集成度（数据交换、路由处理、用户管理），使其具有了电信级的组播运营能力，实现从用户到网络的全套协议支持，为宽带组播业务的可运营和可管理奠定了基础。

④动态的线路调优功能

MA5600通过和N2510线路保障系统配合使用，实现DLM（Dynamic Line Management）、DSM（Dynamic Spectrum Management）特性。N2510通过调优模板对MA5600线路模板进行调优操作，最终实现线路的动态优化功能。

⑤完善的HSI业务品质监控功能

MA5600可与U2520配合，通过各种类型的测试例，实现对MA5600的HSI（High speed internet）业务品质评估、监控以及故障定位。

⑥全面的安全保障措施

MA5600系列产品适应电信业务的安全性要求，对安全性方面的协议进行了深入研究和应用，充分保障了系统安全和用户安全。

⑦电信级的可靠性设计

MA5600在系统设计、硬件设计和软件设计等各个环节均考虑了系统可靠性指标，充分保证了设备的正常运行。

⑧良好的维护管理功能

MA5600支持良好的管理维护、监控功能，便于日常管理和故障诊断。

功能结构:

MA5600的功能结构遵循模块化设计思想，主要特点是系统结构清晰、模块功能明确和便于升级扩展。

①以太网交换模块

在系统功能框图里，以太网交换模块是整个系统的核心，完成业务单板和主控板的数据转换和协议处理。

②控制处理模块

控制处理模块由主控板、扣板和相关软件组成，主要功能：

•负责整个系统的控制管理和业务交换功能。

•提供环境监控接口，用于连接环境监控模块。

③业务接口模块

业务接口模块由业务单板和相关软件组成，提供多种用户接口，直接提供多种业务的接入，主要功能：

•ADSL2+

•SHDSL

•VDSL2

④网络接口模块

网络接口模块提供以下网络接口上行至上层网络设备：

•FE光（电）接口

•GE光（电）接口

⑤环境监控模块

MA5600环境监控模块主要由电源监控单元、配电监控单元、风扇监控单元组成，主要功能：

•环境监控模块可实现对环境温度、湿度、烟雾、浸水、门禁、电源等多种参数的监控。

•主控板上的环境监控串口连接环境监控模块，当监控参数出现异常时，监控模块会主动向主控板上报告警，提高设备的可管理和可维护性。

•用户通过命令行或网管方式设置某些环境变量的告警上下限，主控板将此参数下发给监控单元，监控单元根据告警上下限决定是否产生告警。

•环境监控模块可根据环境的温度情况自动调整风扇转速，使风扇运转在高速或低速状态。
