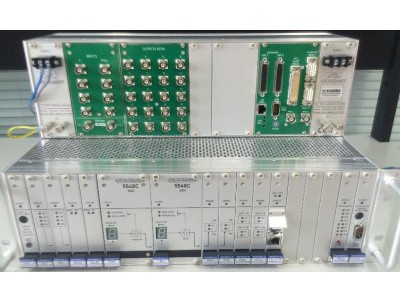

OSA 5548C E60同步供给系统

                                                      OSA 5548C SSU同步供给单元

 概述：

      OSA 5548C 同步供给单元(SSU) 是OSA 基于多年为SDH、SONET和移动通信网提供同步解决方案设计上的突破创新，采用最新的硬件和软件技术，为网络运营商提供可靠的同步解决方案。

      OSA5548C SSU提供可升级的解决方案，输出接口数量可从20路非保护输出扩展至1000路1：1保护模式输出。

技术指标

OSA 5548C SSU-E200 – 200路输出:

· ETSI 6U 主机框：8路输入+2路GLONASS/GPS 接收机

OSA 5548C SSU-E60 – 60路输出:

· ETSI 6U/19寸 主机框：4路输入+2路GLONASS/GPS 接收机

OSA 5548C 扩展框:

· 主机架可连接4个扩展子架，每个扩展子架提供200路输出，

         共计1000路输出（主机架和扩展子架之间以冗余的方式连接）

输入:

· OSA 5548C SSU-E200支持8路输入( SSU-E60支持4路输入)，

可配置1:1保护，每个模块4路输入

· 输入信号类型可分别通过软件选择：E1, 2.048 MHz, 5 MHz，10 MHz

· 2路GNSS输入，有源L1天线， 1575.42 MHz

· 2种GNSS模块类型：GPS，GLONASS/GPS

输入选择单元：

· SSM值模式

· 优先表模式

· 性能门限模式

· 手动选择模式

跟踪和保持：

· 采用DDS跟踪和保持性能

· 当锁定到GNSS时满足G.8272 PRTC

· 当锁定GPS或参考外部铯钟源时，满足G.811 PRC一级钟标准

· 内置铷钟符合G.812 类型 II二级钟标准，保持性能：<5.0E-11/月 (@ 25°C)

· 内置恒温晶振符合G.812类型 I 和III 标准，保持性能<1E-10/天(@ 25°C)

输出：

· 每个模块20路输出(共分2组，每组10路输出)

· 5548C SSU-E200可提供200路输出，支持1:1保护

· 输出信号类型以10路为一组，可通过软件进行设置

· E1, 2.048 MHz, 1 PPS

时间码输出：

· SSU可配多达10个 TCC (时间码板卡)

· NTP (RFC 1305), SNTP v4 (RFC 4330)

· PTP-IEEE 1588-2008

标准符合:

· IETF RFC 4330 (SNTP v4), RFC 1305 (NTP)

· ITU-T G.703, G.811, G.812, G.704, G.781

· ETSI EN 300 462-6, -4

· CE 认证

再定时:

· 每个OSA 5242 Retimer提供8路E1再定时信号

· 按小时/天/星期滑码发生率设置报警门限

· 旁路转接保护

管理：

· 前面板LED状态显示

· 继电器触点告警保护(2x3 N.O. 或N.C. 触式)

· 电气告警信息输入(10)

· 2路本地RS-232接口,前后面板 TL1协议

· 远程10/100 BaseT

· 通过SyncViewTMPlus远程管理.

· 同步网络管理软件支持完全FCAPS管理性能

性能监测：

· 相位监测所有输入参考信号，包括GPS/GLONASS输入

· 1ns分辨率

· 本地计算MRTIE, MTIE, TDEV, Ym曲线

· 用户可设置门限告警

扩展子架：

· 每个子架提供200路输出，可配成1:1保护

· 每个主机架可连接4个扩展子架，提供共计1000路输出，

· 主机架和扩展子架之间通过冗余的方式通信

供电：

· 双路：-48 VDC (-40 ~ –60 VDC) 输入

· 功耗：最大220W (全配) 200路输出

简化的维护:

· 该系列产品输入模块和输出模块通用

· 所有模块可通过软件进行下载升级

· 配置清单可通过管理软件进行动态查询

· 所有模块的软件可通过同一系统发行

机械尺寸：

· OSA 5548C SSU-E200: (HxWxD): 19”/6U 机架: 266x483x265mm

· OSA 5548C SSU-E60: (HxWxD): ETSI/6U 机架: 266x535x240 mm
