ALM光纤链路实时监控

ALM 光纤实时监控

1 基本概述

       在当今诸多网络服务提供商或者企业基础支撑网络中，对底层光缆完全没有实时动态的监控的情形确实司空见惯。多数网络拥有者只能在对光缆一次性测试甚至没测试查验的情况下，将业务加载到光纤上。后期也没有有效的检测手段实时判断光缆的劣化或中断。在这种“光缆劣化或故障发生后”的补救管理方式下，网络业务的正常运行存在不确定的风险，甚至会导致业务收益风险，和对终极客户的负面影响。对光纤的管控缺失也会带来运维成本的增加，运维团队将花费宝贵的时间和精力分析查找故障原因和故障点，并及时修复。

       解决这个问题的简单方法就是引入实时的光纤动态监控系统。这套系统仅仅是在已经在线的光纤或未使用的光纤中耦合一个光检测信号，光纤检测系统将实时监测返回来的光检测信号的质量，分析判断光缆的劣化或中断情况并实时显示给管理者。它类似于OTDR（光时域反射仪表），但采用的是更先进的光电技术，区别如下：

      OTDR仪表只限于单芯离线测试，对端的光模块有潜在损害，人员需要两边配合，只能测量光纤总长度和衰减。当光缆出现劣化或者中断故障时，网络管理人员的麻烦在于被诸多的网络告警淹没，从大量可能故障中找出根源往往费时费力。定位到光缆的故障，往往可能是由于ODF接头或者光纤接头松动或者接头脏了，即使找到一个并发的原因，也不能保证一次就把其他原因都排除。

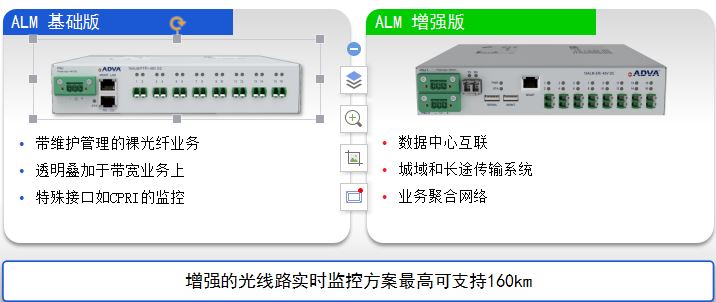

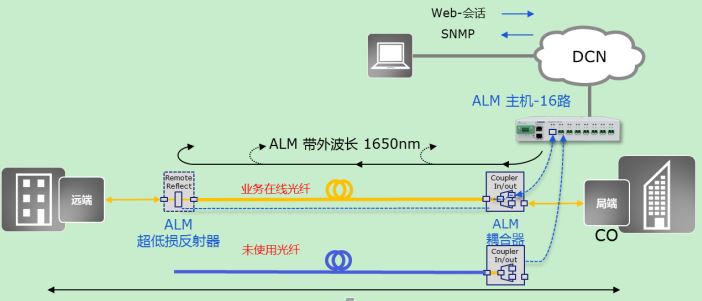

     ADVA公司的ALM是一款高级光链路在线监控系统，ALM采用多路光纤纤芯在线轮询测试，配置专门的低超插损耦合模块和可选集成式远端反射器，实时监测光纤路径劣化。使得网管人员能在业务受到影响前就能提前对光缆性能趋势预判；ALM能对光缆的故障进行实时告警通知，并能实时精确指示光缆故障的位置，大大减少故障溯源查找的时间。

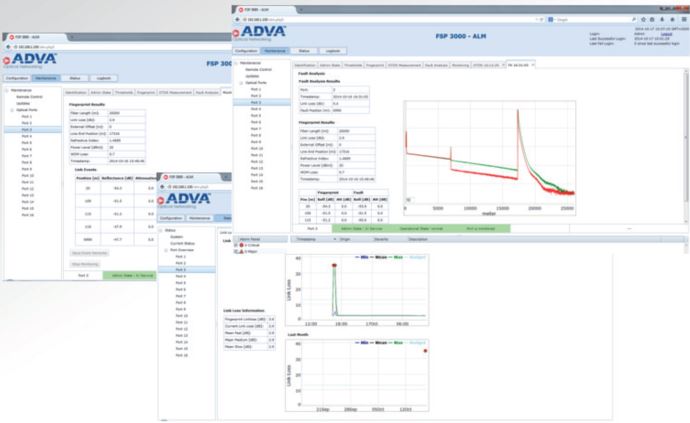

   下左图是ALM对光缆的段落衰减进行实时监测（判断劣化区段和趋势），右图是光缆中断事件告警。

       为何这样一个简单有效的方案没能很早就在光网络领域大规模应用呢？原因在于我们长期依赖的多层网络结构。我们所熟知的OSI网络七层结构，每层都有各自的故障保护机制，各自成熟，多数时候下层的网络故障可以依赖上层的保护实现最终业务的保护。应该说，越是靠近业务层，保护机制越多，但有效的保护范围也越少，成本也越高，管理的难度也越大。这在不计较网络成本的年代是可以接受的。但随着网络复杂度的增加，成本压力的增加，物理层光缆的故障带来的波及面很大，网络分层管理需要各层的技术精英对他们所负责的领域殚精竭虑（智能光网/SDN等技术的普遍应用简化了人的日常工作，但增加了故障点和早期维护难度），追根溯源查找到一个底层的故障可能造成所有上层相关管理人员的精疲力竭。最坏的现实情况是，很多网络拥有者根本没有专门的基础光缆管理人员，或者只是由技术水平不高的维修队兼任。

2  操作界面及应用方式

       所以如今的网络管理者的注意力正在向网络的底层转移。统计发现，光缆故障引起的网络故障占比超过九成，光缆故障概率是网络设备故障概率的15到28倍。所以，在光缆层投资故障监测，成本是网络设备的百分之几，但得到的网络可用性的提升可达数十倍。如果把维护力量的消耗降低计算在内隐形成本的降低，效果是非常明显的。

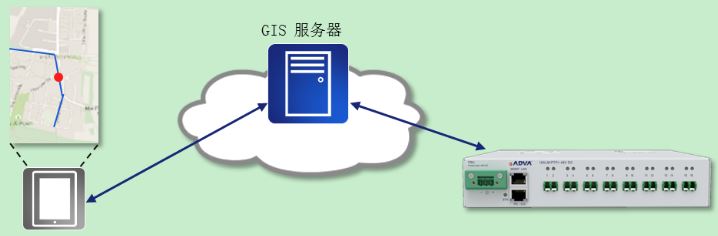

       另外，ALM系统的管理系统图形界面清晰，非常简单易于上手。结合不断研发拓展的GIS地图管理系统和智能终端管理接入，对光缆系统的管理有如广泛普及的实时交通图一样方便。



下图智能终端APP方式

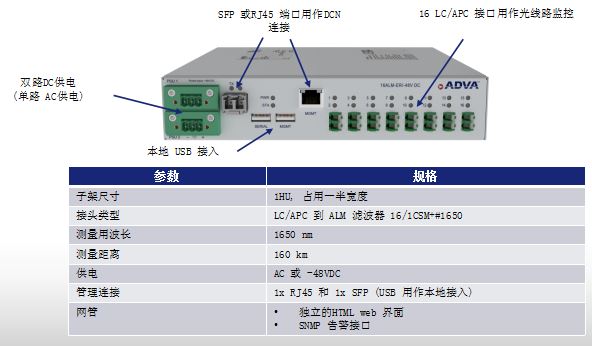

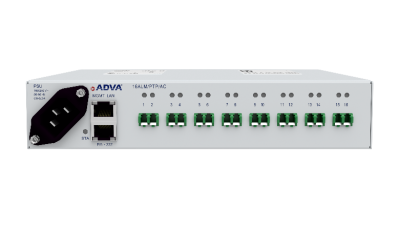

 型号及技术参数
