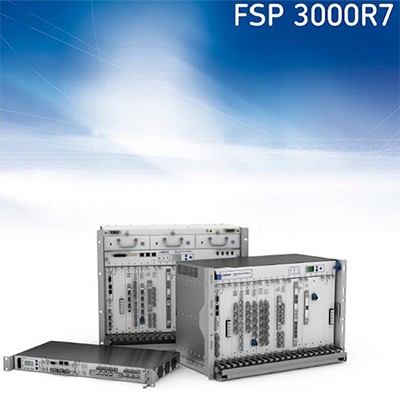

FSP3000R7多业务光传输设备

FSP3000R7多业务光传输设备

易扩展的光传输系统

       FSP3000R7是专为运营商和大型企业设计的易扩展的波分复用传输解决方案，对数据、存储和视频应用，在灵活性与经济性兼具的基础上提供了复用、传输及保护业务的能力。FSP3000R7促进了接入网、回程网、城域网和骨干网等传统网络的带宽易扩展性和业务灵活性，同时支持开展OTN、以太和存储等业务，为客户带来了新的营收增长机会。

优越的经济性

       为减少传输成本，提高网络效率，FSP3000R7采用模块化的产品架构，提供了成系列的热插拔模块，满足不同应用的需求并使得传输平台的融合成为可能。独特的光层设计同时支持密集波分(DWDM)，粗波分(CWDM)和WDM-PON结构，此外还提供CoherentExpress技术用于优化单波100G以上的骨干网传输。FSP3000R7支持每对光纤应用多达120波并集成多种用途的业务波长转换器，提高了光纤和波长的利用率，有效减少了光纤，电力及空间的消耗。

高度的灵活性

       FSP3000R7支持静态和动态可配的光网络模块，包括波长可调的激光器和多维的可重构型光分插复用器 (ROADM) 技术以实现任意波长，任意维度的端口指配和无拥塞的波长路由。在WDM-PON网络中，灵活远端节点(FRN)的概念使得网络运营商得以延伸网络覆盖，基于统一的接入网和回程网架构支撑运营商批发，商用和家庭接入的应用。为达到更进一步的灵活度，设备提供了丰富的业务复用选项如OTN (含交叉)，以太和SONET/SDH业务复用等。FSP3000R7带来了为企业应用优化的超低时延模块，同时也是最经济的光传输解决方案。

       自动化的网络与FSP 网络管理软件和业务管理软件相结合，通过远程系统操作和面向业务的配置管理，FSP3000R7大幅度降低了运维成本。嵌入式的RAYcontrol™ GMPLS控制平面技术实现了按需自动开通和管理任意类型的混合业务，从而简化了网络运维并提高了网络的生存性。这有助于运营商和企业将其光纤网络的运维效率带到一个新的高度并显著地提高其客户满意度。

特性与优势

• 固定或可重构的光网络结构，支持骨干，城域和接入网应用，同时支持密集波分(DWDM)，粗波分(CWDM)和WDM-PON

• 支持任意波长，任意维度的端口指配和无拥塞路由的多维可重构型光分插复用器 ( ROADM) 技术和基于GMPLS的控制平面技术结合，得以实现实时的业务配置和业务恢复

• 综合业务能力，支持以太, OTN, SONET/SDH, 存储和视频业务，单波业务带宽高达 100Gbit/s

• 支持掺铒和喇曼放大器，超过2,000公里的无电再生传输能力和高达50dB的单跨损耗

• 高密度设计，最少的空间占用和功耗，减少运营成本

技术规格

传输配置

• DWDM, CWDM 和 WDM-PON

• 任意波长，任意维度和无拥塞路由的多维可重构型光分插复用器(ROADM)

• CoherentExpress 光层

• 混合光层

网络拓扑

• 点到点，点对多点，上下分插，环网，网状网

光保护

• 多个层次的线路和路径保护以及快速波长恢复(FWR)

传输距离

• 非电再生距离超过2,000公里

业务类型

• 以太网100Mbit/s, 1, 10, 40 和 100Gbit/s (LAN和WAN)

• ESCON

• Fibre Channel/FICON 1, 2, 4, 8, 10 和 16Gbit/s

• InfiniBand 2.5, 5 和 10Gbit/s

• Coupling Link 1 和 2Gbit/s

• ETR/CLO 和 STP

• HP NonStop™ ServerNet Cluster

• OC-3, -12, -48, -192 和 -768

• STM-1, -4, -16, -64 和 -256

• OTU-1, -2, -3 和 -4

• 视频

• 从125Mbit/s 到 2.7Gbit/s 任意速率的接口

模块类型

• 核心网络波长转换器 (WCC)

• 接入网络波长转换器 (WCA)

• 企业网络波长转换器 (WCE)

• 数据包传输模块 (xPCA)

• 核心网络时分多业务波长转换器 (xTCC)

• 接入网络时分多业务波长转换器 (xTCA)

• 企业网络时分多业务波长转换器 (xTCE)

• 光放大器模块 (掺铒光纤放大器，拉曼)

• 色散补偿模块 (DCM)

• 保护模块 (PM)

• 分波合波器模块 (CLSM, xGSM, xCSM+/-)

• 光监控信道模块 (OSCM, OSFM)

• 带动态信道光功率均衡功能的可重构光分插复用器 (ROADM) 模块

• 分光模块 (SM)

• 控制模块 (NCU, SCU)

• 多用途开关和光路监测模块 (VSM, RSM, OLM)

• 光时域反射模块 (OTDR)

• 数据和存储服务AES加密模块

光层

• CWDM 满足 ITU-T G.694.2标准

• DWDM 通道间隔50/100GHz ，满足 ITU-T G.694.1标准

• 支持C- 和 L- 波段

• 客户端口和网络端口广泛支持可插拔的SFP/XFP/CFP 接口

• 网络端口支持可调的XFPs

• 850nm, 1310nm, 1550nm, CWDM 和 DWDM SFP 激光器

• Optojack™ 智能分界特性

管理和控制平面

• RAYcontrol™ 基于GMPLS的控制平面技术用于实施光通道配置，动态恢复和资源发现

• 基于OSPF的DCN路由和基于约束的业务路由

• SNMP 和 TL1 管理协议

• FSP 网络管理软件和FSP 业务管理软件

• 集成至OEM合作伙伴的网络管理系统

环境要求

• 温度 (工作): +5°C 到 +40°C

• 温度 (短期): -5°C 到 +55°C

• 相对湿度 (工作): 5% 到 85% (非冷凝)

• 相对湿度 (短期): 5% 到 90% (非冷凝)

• 可提供室外型产品

认证

• NEBS 3级, ETSI 和 VCCI

• CE, FCC, UL 和 CUL

激光安全等级

• 符合Hazard Level 1M 产品要求: IEC 60825-1 和 60825-2

• 符合Class 1 激光产品要求: 21 CFR 1040.10 和 1040.11

电源

• 电压: -36VDC 到 -72VDC 或 120/230VAC

• 典型功耗: 200W /子架

安装

• 提供托架用于19”, ETSI 和 23” ANSI/NEBS机架内的安装

• 满足ETSI的背靠背安装的要求

子架类型

• 1U (有源及无源), 7U 和 9U
